❧ Camada Física, Meios de Transmissão e Sem Fio ❧

Unidades de medida em computação4.1

Para assegurar a precisão técnica e evitar ambiguidades, é fundamental estabelecer que as unidades de medida utilizadas seguem os padrões da ciência da computação, substituindo as unidades tradicionais sempre que necessário. Os prefixos de medida são abreviados, via de regra, pela letra inicial. Unidades que representam valores maiores que 1 utilizam letras maiúsculas (como KB e MB), havendo uma exceção histórica para "kbps" (kilobits por segundo). No caso de unidades fracionárias, quando ocorre coincidência de letras (como em mili e micro), adota-se 'm' para mili e '$\mu$' (letra grega mi) para micro.

Uma distinção crítica ocorre dependendo do contexto de aplicação, especificamente entre velocidade de transmissão e capacidade de armazenamento. Na comunicação de dados, utiliza-se a base decimal (potências de 10). Assim, uma linha de 1 Mbps transmite $10^6$ bits/s, e um clock de 100 ps (picossegundos) pulsa a cada $10^{-10}$ segundos. Entretanto, para memórias, discos e arquivos, a indústria convencionou o uso de potências de dois.

A Tabela abaixo lista os principais prefixos de medida, organizados dos valores infinitesimais aos astronômicos, essenciais para a compreensão das escalas em computação:

Base teórica da comunicação de dados4.2

A camada física representa o alicerce sobre o qual as redes de computadores são construídas, definindo as interfaces elétricas, de sincronização e outras propriedades pelas quais os bits são enviados como sinais através dos canais. Como as características dos diferentes meios físicos, tais como throughput, latência e taxa de erros, determinam diretamente o desempenho da rede, iniciamos nossa análise teórica descobrindo que a natureza impõe limites estritos sobre a capacidade de transmissão de qualquer canal. Esta fundação teórica é essencial para compreender as tecnologias de transmissão guiada (como fibra e cobre), sem fio e por satélite, bem como os processos de modulação digital e multiplexação que permitem a comunicação moderna.

Para analisar matematicamente o comportamento de um sinal, podemos representar a variação de tensão ou corrente como uma função do tempo, $f(t)$. No início do século XIX, o matemático Jean-Baptiste Fourier provou que qualquer função periódica estável, $g(t)$, com período $T$, pode ser construída como a soma de senos e cossenos, conforme a equação fundamental da série de Fourier:

$$g(t) = c + \sum_{n=1}^{\infty} a_n \text{sen}(2\pi n f t) + \sum_{n=1}^{\infty} b_n \text{cos}(2\pi n f t)$$

Onde $f = 1/T$ é a frequência fundamental, $a_n$ e $b_n$ são as amplitudes dos n-ésimos harmônicos e $c$ é uma constante. Esta decomposição permite reconstruir a função original se o período e as amplitudes forem conhecidos.

A relevância prática dessa análise reside no fato de que nenhum canal de transmissão é perfeito. Todos os meios físicos atenuam os sinais e, crucialmente, atenuam frequências diferentes de formas distintas. Geralmente, as amplitudes são transmitidas sem redução até uma frequência de corte ($f_c$), acima da qual sofrem forte atenuação. A faixa de frequências transmitidas sem atenuação significativa define a largura de banda do meio. Para visualizar isso, considere a transmissão do caractere ASCII 'b' (01100010). A figura abaixo ilustra o sinal binário ideal e como ele é progressivamente distorcido conforme limitamos o número de harmônicos (largura de banda) que o canal permite passar:

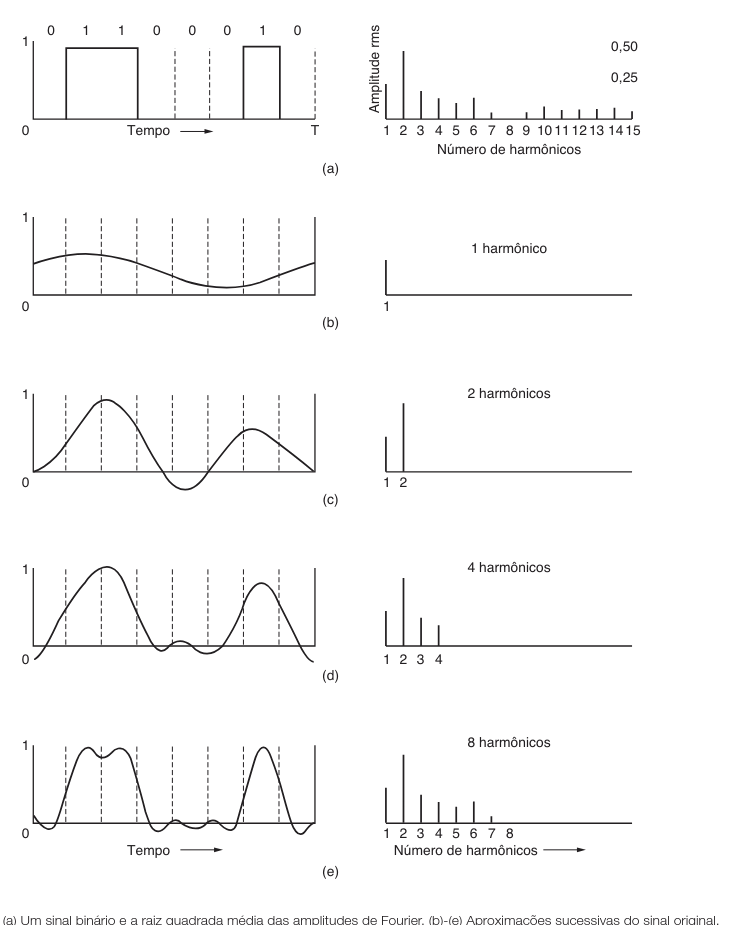

Observe na figura acima que, quanto maior a largura de banda (permitindo a passagem de mais harmônicos, como na Figura 2.1e), maior a fidelidade do sinal recebido em relação ao original. Se a largura de banda for muito estreita, o sinal se deforma a ponto de tornar impossível a recuperação correta dos bits. Existe uma relação direta entre a taxa de dados desejada e a frequência necessária para transmiti-la com precisão, conforme demonstrado na tabela a seguir para uma linha telefônica com corte em 3.000 Hz:

A tabela evidencia que tentar transmitir 9.600 bps em uma linha de voz resulta na passagem de apenas dois harmônicos, dificultando a recepção. É fundamental distinguir que, para engenheiros elétricos, largura de banda é medida em Hertz (Hz), enquanto para cientistas da computação, refere-se frequentemente à capacidade máxima de dados em bits/s. Essas grandezas estão interligadas pelos teoremas de Nyquist e Shannon.

Henry Nyquist provou que, mesmo em um canal perfeito (sem ruído), a capacidade de transmissão é finita. Se um sinal passa por um filtro passa-baixa de largura de banda $B$, ele pode ser reconstruído com $2B$ amostras por segundo. Para um sinal com $V$ níveis discretos, a taxa máxima é:

$$\text{Taxa Máxima (Nyquist)} = 2B \log_2 V \text{ (bits/s)}$$

Entretanto, canais reais possuem ruído térmico aleatório. Claude Shannon estendeu esse conceito introduzindo a relação sinal/ruído (S/N), medida em decibéis (dB). A capacidade máxima teórica de um canal ruidoso é dada por:

$$\text{Capacidade (Shannon)} = B \log_2 (1 + S/N) \text{ (bits/s)}$$

Meios de transmissão guiados4.3

A camada física tem como objetivo fundamental a transmissão de um fluxo bruto de bits entre máquinas, utilizando diversos meios físicos que variam conforme sua largura de banda, latência, custo e facilidade de manutenção. Esses meios são classificados em duas categorias principais: os guiados, como fios de cobre e fibras ópticas, e os não guiados, que incluem redes sem fio e satélites. Embora ambos sejam cruciais para a infraestrutura de redes, esta seção foca especificamente na análise dos meios guiados, deixando o estudo das tecnologias sem fio para um momento posterior.

Meios magnéticos4.3.1

Uma das formas mais pragmáticas e comuns de transportar dados de um computador para outro consiste na gravação em fita magnética ou em mídia removível (como DVDs graváveis), seguida pelo transporte físico desses itens até a máquina de destino para leitura. Embora esta abordagem não possua a sofisticação tecnológica de um satélite de comunicação geossíncrono, esse método costuma ser muito mais eficaz sob o ponto de vista financeiro, destacando-se em aplicações onde a alta largura de banda ou o custo reduzido por bit são fatores críticos.

Para esclarecer a eficiência desse método, analisaremos um cenário hipotético utilizando fitas do padrão industrial Ultrium, com capacidade de 800 gigabytes cada. Imagine uma caixa com dimensões de 60 × 60 × 60 cm, capaz de comportar cerca de 1.000 dessas fitas. Isso totaliza uma capacidade de 800 terabytes ou 6.400 terabits (6,4 petabits). Utilizando serviços de logística como Sedex ou transportadoras privadas, essa caixa pode ser entregue em qualquer parte do país em 24 horas.

A tabela abaixo demonstra a largura de banda efetiva dessa "transmissão física" em comparação com o tempo de deslocamento:

Conforme observado, se o destino estiver a apenas uma hora de distância, a largura de banda supera 1.700 Gbps. Nenhuma rede de computadores convencional consegue se aproximar desse desempenho, e embora as redes estejam se tornando mais rápidas, as densidades de armazenamento das fitas também evoluem constantemente.

Análise de Custo e Viabilidade

A vantagem econômica é igualmente expressiva. Considerando o custo de atacado de uma fita Ultrium em aproximadamente US$ 40 e o fato de que ela pode ser reutilizada pelo menos dez vezes, o custo efetivo por utilização cai para US$ 4. Ao calcularmos o envio de uma caixa com 1.000 fitas, temos um custo de mídia de US$ 4.000. Adicionando cerca de US$ 1.000 para o frete, o custo final para transportar 800 TB é de US$ 5.000.

Isso resulta em um custo de transporte de pouco mais de meio centavo de dólar por gigabyte. Nenhuma infraestrutura de rede tradicional consegue competir com esses valores para grandes volumes de dados.

Pares trançados4.3.2

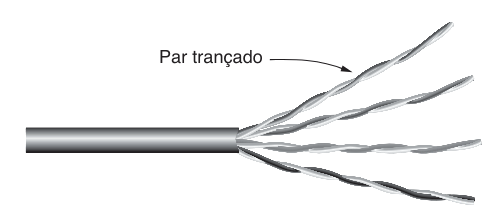

Embora as fitas magnéticas ofereçam excelente largura de banda, suas características de latência são inadequadas para conexões em tempo real, onde o tempo de transmissão deve ser medido em milissegundos e não em horas. Para atender à demanda por conexões on-line imediatas, recorre-se a um dos meios de transmissão mais antigos e onipresentes: o par trançado. Este meio consiste em dois fios de cobre encapados, geralmente com cerca de 1 mm de espessura, enrolados de forma helicoidal semelhante a uma molécula de DNA. A geometria helicoidal não é estética, mas funcional. Dois fios paralelos atuariam como uma antena simples, captando interferências; ao serem trançados, as ondas de diferentes partes dos fios se cancelam, reduzindo drasticamente a interferência eletromagnética.

A aplicação mais notória desta tecnologia é o sistema telefônico global. A grande maioria dos telefones e conexões ADSL conecta-se à estação central via par trançado. Estes cabos podem percorrer diversos quilômetros sem amplificação, embora distâncias maiores exijam o uso de repetidores para regenerar o sinal atenuado. Em áreas densas, grandes feixes contendo muitos pares são agrupados sob uma capa protetora, sendo o trançamento individual vital para evitar que os sinais de um par interfiram no outro (fenômeno conhecido como linha cruzada ou crosstalk).

Em ambientes de rede local (LAN), o padrão mais comum em edifícios comerciais é o Cabeamento Categoria 5 (Cat 5). Este cabo agrupa quatro pares de fios isolados e levemente trançados dentro de uma capa plástica, conforme ilustrado na figura abaixo:

A evolução das categorias de cabos reflete a necessidade de maior largura de banda. Os cabos Cat 5 substituíram a antiga Categoria 3 ao introduzir um maior número de voltas por metro, o que melhora a qualidade do sinal e permite maiores distâncias. Enquanto a Ethernet de 100 Mbps utiliza dois dos quatro pares, a versão de 1 Gbps utiliza todos os quatro simultaneamente em ambas as direções, exigindo que o receptor filtre o sinal transmitido localmente.

Para compreender o fluxo de dados nesses cabos, é essencial definir a terminologia dos sentidos de transmissão, detalhada na tabela a seguir:

Olhando para o futuro e para altas velocidades, os fios de Categoria 6 e 7 apresentam especificações mais rígidas. A Categoria 6 e seus sucessores são projetados para sinais de 500 MHz, suportando enlaces de 10 Gbps. Uma distinção crítica nessas novas tecnologias é a blindagem. Até a Categoria 6, os cabos são geralmente UTP (Unshielded Twisted Pair - Par Trançado Não Blindado). Já a Categoria 7 introduz blindagem individual nos pares e uma blindagem geral no cabo, reduzindo ainda mais a suscetibilidade a interferências externas e internas. Isso remete aos cabos blindados robustos introduzidos pela IBM na década de 1980, indicando que, para atingir velocidades extremas, a proteção física contra ruído torna-se novamente indispensável.

Cabo coaxial4.3.3

O cabo coaxial, frequentemente referido apenas como "coax", destaca-se por oferecer uma blindagem superior em comparação aos pares trançados, permitindo que os sinais percorram distâncias maiores com velocidades mais elevadas. Sua construção e blindagem proporcionam uma excelente combinação de alta largura de banda e imunidade ao ruído, sendo que os modelos modernos podem alcançar frequências na faixa de alguns GHz. Embora tenham sido amplamente utilizados no sistema telefônico para linhas de longa distância no passado, hoje estão sendo substituídos por fibras ópticas nessas rotas principais (backbones), mas permanecem onipresentes em redes de televisão a cabo e redes metropolitanas.

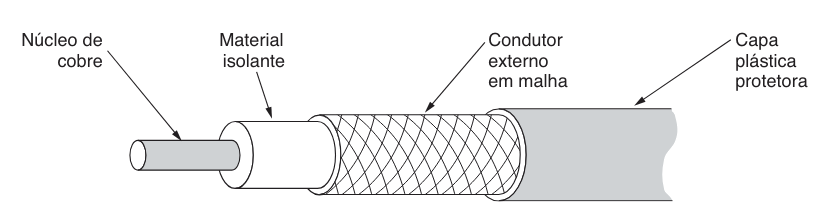

Estruturalmente, o cabo consiste em um fio de cobre rígido na parte central, envolto por um material isolante. Este isolante é circundado por um condutor cilíndrico, geralmente na forma de uma malha sólida entrelaçada, que atua como blindagem. Por fim, todo o conjunto é protegido por uma camada plástica externa. A figura abaixo ilustra essa composição em corte:

Existem dois padrões principais de cabo coaxial, diferenciados pela sua impedância. Essa distinção, detalhada na tabela a seguir, baseia-se tanto em fatores técnicos quanto históricos:

Fibra óptica4.3.4

Na indústria da informática, observa-se com frequência o orgulho em relação à rapidez da evolução tecnológica prevista pela lei de Moore, que estipula a duplicação de transistores a cada dois anos. Se o IBM PC original operava a 4,77 MHz, processadores modernos operam com múltiplos núcleos na casa dos GHz, um ganho impressionante. Contudo, o desenvolvimento dos enlaces de comunicação é ainda mais notável. No mesmo período, as conexões evoluíram de 45 Mbps (linhas T3) para 100 Gbps, enquanto a taxa de erros caiu para níveis próximos de zero. Diferentemente das CPUs, que se aproximam de limites físicos, a fibra óptica possui uma largura de banda teórica superior a 50.000 Gbps (50 Tbps), sendo o limite prático atual de 100 Gbps causado apenas pela nossa incapacidade de converter sinais elétricos em ópticos com rapidez suficiente, e não pelo meio em si.

Um sistema de transmissão óptico fundamenta-se em três componentes essenciais: a fonte de luz, o meio de transmissão e o detector. Convencionalmente, a presença de um pulso de luz indica um bit 1 e a sua ausência, um bit 0. O meio é uma fibra de vidro ultrafina e o detector gera um pulso elétrico ao receber luz. A viabilidade física desse sistema depende do comportamento da luz ao transitar entre meios com índices de refração distintos. Quando um raio de luz passa da sílica para o ar, ele é refratado. Se o ângulo de incidência ultrapassar um valor crítico, a luz não escapa para o ar, ocorrendo o fenômeno da reflexão interna total. Isso permite que o sinal seja confinado dentro da fibra e viaje por quilômetros com perdas mínimas, conforme ilustrado abaixo:

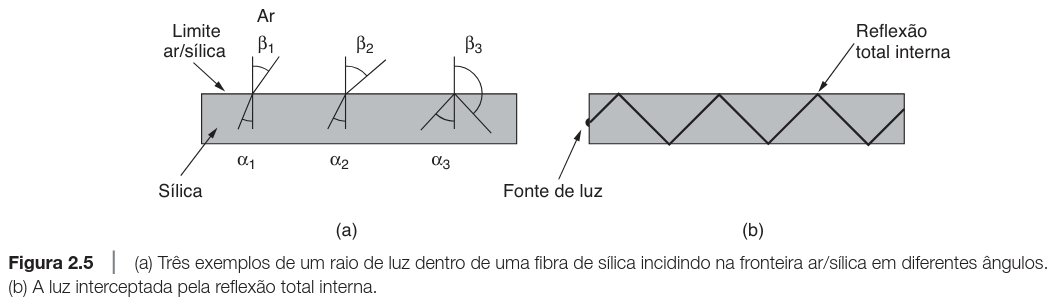

A figura acima demonstra, na parte (a), a refração em diferentes ângulos e, na parte (b), o confinamento da luz. Como muitos raios podem incidir acima do ângulo crítico e ricochetear em diferentes trajetórias, dizemos que cada raio possui um modo específico, caracterizando a fibra multimodo. Se o diâmetro da fibra for reduzido à escala de alguns comprimentos de onda de luz (8 a 10 micra), a fibra passa a atuar como um guia de onda onde a luz se propaga em linha reta, sem ricochetear. Esta é a fibra monomodo (modo único), que, embora mais cara, permite transmissões de 100 Gbps por 100 km sem amplificação.

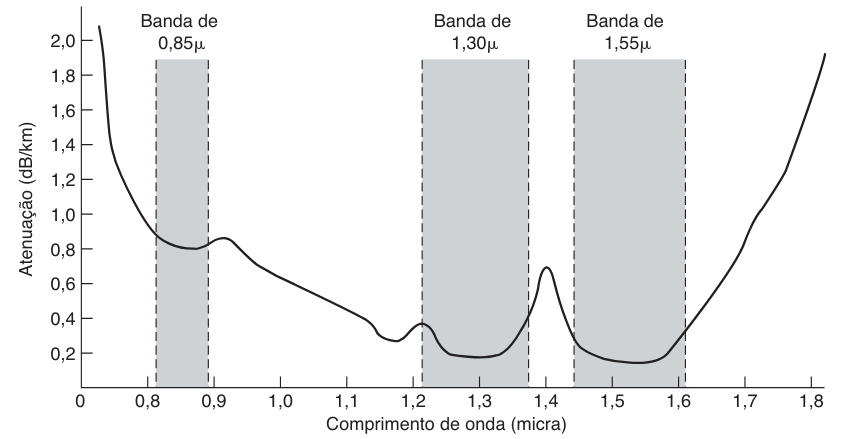

A matéria-prima dessas fibras é o vidro derivado da areia, um recurso abundante. A tecnologia de purificação evoluiu tanto que, se os oceanos fossem feitos desse vidro, seria possível enxergar o fundo do mar da superfície. A atenuação da luz nesse meio depende do comprimento de onda, medida em decibéis por quilômetro. A comunicação óptica moderna utiliza três bandas principais no espectro infravermelho: 0,85, 1,30 e 1,55 micra.

A banda de 0,85 mícron possui maior atenuação, sendo usada para distâncias curtas. As bandas de 1,30 e 1,55 mícron apresentam perdas inferiores a 5% por quilômetro. Especificamente a banda de 1,55 mícron é amplamente explorada com amplificadores dopados com érbio. Além da atenuação, enfrenta-se a dispersão cromática, onde os pulsos de luz se alargam e podem se sobrepor. Uma solução física elegante para isso é a utilização de sólitons, pulsos em forma de cosseno hiperbólico que cancelam os efeitos de dispersão, permitindo a propagação sem distorção significativa por milhares de quilômetros.

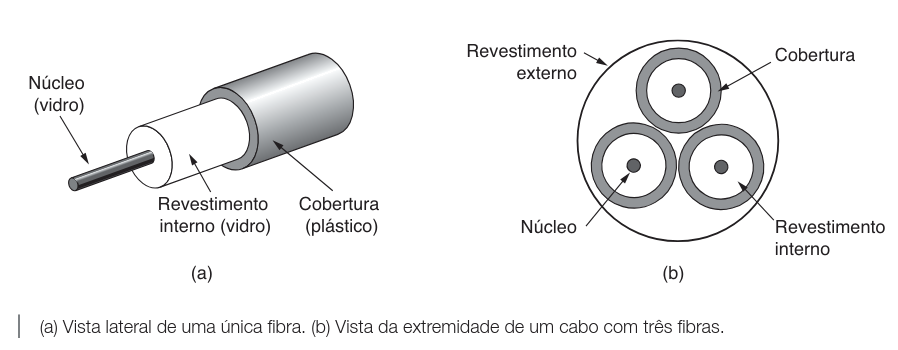

Estruturalmente, os cabos de fibra óptica diferem dos coaxiais pela ausência de malha metálica (exceto em casos de blindagem externa). Eles são compostos por um núcleo de vidro, um revestimento (cladding) de vidro com índice de refração menor para garantir a reflexão total, e uma capa plástica de proteção.

Esses cabos são implantados em ambientes hostis, desde o subsolo terrestre, onde enfrentam roedores e escavações, até o fundo dos oceanos, onde são depositados por navios e podem ser danificados por redes de pesca. Para conectar essas fibras, utilizam-se três métodos: conectores (fáceis de usar, mas com perda de 10-20% de luz), junção mecânica (alinhamento em luvas, com 10% de perda) e fusão (soldagem das fibras, criando uma conexão quase perfeita).

A sinalização é realizada por duas fontes de luz principais: LEDs e Lasers Semicondutores. A escolha entre eles depende da aplicação, custo e distância necessária, sendo o comprimento de onda ajustado por interferômetros como os de Fabry-Perot ou Mach-Zehnder. A tabela a seguir compara essas fontes:

Transmissão sem fios4.4

O atual cenário tecnológico é marcado pelo surgimento de usuários que demandam conectividade on-line permanente, para os quais a infraestrutura tradicional de pares trançados, cabos coaxiais e fibras ópticas se torna impraticável devido à restrição de mobilidade. A resposta para conectar laptops e dispositivos portáteis reside na comunicação sem fio, que transcende a mera conveniência do usuário móvel e se apresenta como solução técnica superior em situações onde a instalação de cabos físicos é inviável, seja por barreiras arquitetônicas em edifícios ou obstáculos geográficos como montanhas e pântanos. Historicamente, não é coincidência que a comunicação digital sem fio moderna tenha se originado nas ilhas havaianas, onde as vastas distâncias oceânicas e uma rede telefônica inadequada impulsionaram a busca por alternativas à infraestrutura terrestre convencional.

O espectro magnético4.4.1

A base da comunicação sem fio reside na física fundamental das partículas: quando elétrons se movem, eles criam ondas eletromagnéticas que se propagam pelo espaço livre, inclusive no vácuo. Previstas por James Clerk Maxwell em 1865 e observadas por Heinrich Hertz em 1887, essas ondas comportam-se de maneira previsível. Ao instalarmos uma antena de tamanho apropriado em um circuito, essas ondas podem ser transmitidas e captadas eficientemente por um receptor remoto.

Para compreender a transmissão, é necessário dominar três grandezas interligadas: a frequência ($f$), medida em Hz, que representa o número de oscilações por segundo; o comprimento de onda ($\lambda$), que é a distância entre dois picos consecutivos da onda; e a velocidade da luz ($c$). No vácuo, todas as ondas viajam a aproximadamente $3 \times 10^8$ m/s. Existe uma relação matemática fundamental e imutável entre essas propriedades, expressa pela equação:

$$\lambda f = c$$

Como a velocidade da luz ($c$) é constante, frequência e comprimento de onda são inversamente proporcionais. Como regra prática, quando $\lambda$ é medido em metros e $f$ em MHz, temos que $\lambda f \approx 300$. Isso significa que ondas de 100 MHz possuem cerca de 3 metros de comprimento, enquanto ondas de milímetros correspondem a frequências extremamente altas.

Organização do Espectro. O espectro eletromagnético abrange desde ondas de rádio longas até raios gama. Embora a luz ultravioleta e os raios X possuam frequências altíssimas (o que seria ótimo para largura de banda), eles são difíceis de modular, não penetram bem em prédios e são perigosos para a saúde. Portanto, a comunicação foca nas faixas de rádio, micro-ondas, infravermelho e luz visível.

As bandas de frequência são padronizadas pela ITU (International Telecommunication Union). A nomenclatura oficial evoluiu historicamente; quando os primeiros nomes foram criados, não se imaginava ultrapassar 10 MHz. Isso resultou em uma escalada de adjetivos para as frequências mais altas, conforme detalhado na tabela a seguir:

A capacidade de transporte de informação, conforme a Lei de Shannon, depende da largura de banda. Isso explica a preferência por fibras ópticas: na banda de 1,30 mícron, por exemplo, a faixa de frequência disponível é de aproximadamente 30.000 GHz, permitindo taxas de transferência na casa dos Terabits.

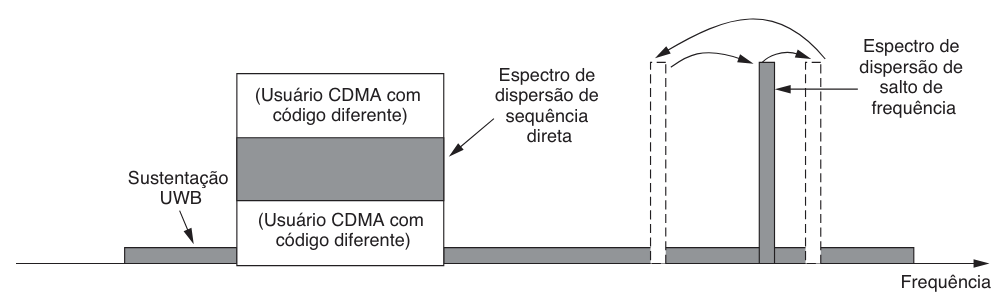

Técnicas de Utilização do Espectro. A maioria das transmissões busca eficiência utilizando uma banda estreita ($\Delta f / f \ll 1$). Contudo, existem estratégias de banda larga fundamentais para a comunicação moderna, que oferecem robustez contra interferências e segurança. Essas técnicas são visualizadas na figura abaixo, contrastando a transmissão convencional com métodos de espalhamento espectral.

O Espectro de Dispersão por Salto de Frequência (Frequency Hopping) consiste em o transmissor alternar de uma frequência para outra centenas de vezes por segundo. Isso dificulta a interceptação e oferece resistência ao enfraquecimento por múltiplos caminhos, sendo a base de tecnologias como o Bluetooth.

Outra técnica vital é o Espectro de Dispersão de Sequência Direta (DSSS). Nela, utiliza-se um código para espalhar o sinal de dados por uma banda muito mais ampla. Isso permite que vários sinais compartilhem a mesma frequência desde que usem códigos diferentes, conceito conhecido como CDMA (Code Division Multiple Access), fundamental para o GPS e redes 3G.

Por fim, temos a UWB (Ultra-WideBand). Esta técnica envia pulsos extremamente rápidos, resultando em um sinal que se espalha por uma largura de banda gigantesca (mínimo de 500 MHz) com baixíssima energia. Como a energia é muito difusa, o UWB não causa interferência em rádios de banda estreita, "sussurrando" abaixo do ruído de fundo. Isso permite aplicações de altíssima velocidade em curtas distâncias (PANs) e até sistemas de radar capazes de ver através de paredes.

Transmissão de rádio4.4.2

As ondas de rádio representam uma das tecnologias de comunicação mais onipresentes, sendo fáceis de gerar, capazes de percorrer longas distâncias e de penetrar obstáculos como edifícios com relativa facilidade. Uma de suas características fundamentais é a omnidirecionalidade, o que significa que o sinal viaja em todas as direções a partir da origem, eliminando a necessidade de um alinhamento físico preciso entre transmissor e receptor. No entanto, essa mesma propriedade pode gerar consequências imprevistas quando o espectro não é gerenciado adequadamente.

As propriedades de propagação das ondas de rádio variam drasticamente conforme a frequência. Em baixas frequências, as ondas contornam obstáculos, mas a potência do sinal decai abruptamente com a distância (seguindo a lei do inverso do quadrado, ou $1/r^2$ no ar), fenômeno conhecido como perda no caminho (path loss). Já em altas frequências, as ondas tendem a viajar em linha reta e ricochetear em obstáculos, sendo também mais suscetíveis à absorção pela chuva.

É instrutivo comparar a física da atenuação entre o rádio e os meios guiados (fios). Nos meios guiados (fibra, coaxial), o sinal cai por uma fração constante a cada unidade de distância (ex: 20 dB a cada 100m). No rádio, o sinal cai pela mesma fração a cada duplicação da distância (ex: 6 dB por duplicação no espaço livre). Isso explica por que o rádio pode alcançar distâncias muito maiores, mas também por que a interferência entre usuários distantes é um problema que exige regulação governamental estrita.

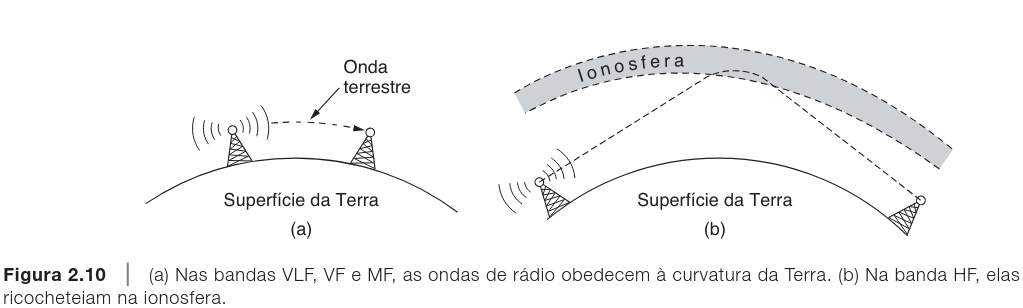

A propagação no planeta Terra comporta-se de maneira distinta dependendo da banda utilizada, conforme ilustrado abaixo:

A tabela a seguir resume os comportamentos de propagação descritos:

Transmissão de micro-ondas4.4.3

Acima de 100 MHz, o comportamento das ondas eletromagnéticas muda significativamente, passando a trafegar quase em linha reta. Essa característica permite que a energia seja concentrada em feixes estreitos por meio de antenas parabólicas, resultando em uma relação sinal/ruído muito superior. A alta direcionalidade possibilita o alinhamento de múltiplos transmissores e receptores próximos sem interferência mútua, desde que observadas regras de espaçamento.

Historicamente, antes do domínio da fibra óptica, as micro-ondas constituíam a espinha dorsal da telefonia de longa distância. A empresa MCI (originalmente Microwave Communications, Inc.) desafiou o monopólio da AT&T construindo torres a cada dezenas de quilômetros, provando a viabilidade comercial dessa tecnologia.

Como as micro-ondas viajam em linha reta, a curvatura da Terra impõe um limite físico à distância entre as torres. Para manter a "linha de visada", repetidores são necessários periodicamente. A distância entre eles ($d$) é proporcional à raiz quadrada da altura da torre ($h$). Como regra prática:

• Torres de 100 m de altura exigem repetidores a cada 80 km.

Desafios Técnicos: Propagação e Clima. Diferentemente das baixas frequências, as micro-ondas não atravessam paredes de prédios com facilidade. Além disso, sofrem de dois problemas principais de propagação:

1. Enfraquecimento por Múltiplos Caminhos (Multipath Fading): Ocorrem quando ondas refratadas pela atmosfera chegam ao receptor com atraso em relação à onda direta. Se chegarem fora de fase, cancelam o sinal principal. Solução: Manter canais de reserva (ex: 10% da capacidade) para alternar frequências quando necessário.
2. Absorção pela Chuva: A partir de 4 GHz, e criticamente acima de 10 GHz, o comprimento de onda se aproxima do tamanho das gotas de chuva (alguns centímetros), causando severa absorção. A única solução é o roteamento dinâmico para contornar tempestades.

Apesar desses desafios, as micro-ondas oferecem vantagens econômicas sobre a fibra em terrenos difíceis, pois não exigem direitos de passagem contínuos (apenas o terreno da torre a cada 50 km) e são mais baratas de instalar do que cabos subterrâneos em áreas montanhosas ou urbanas congestionadas.

Política do Espectro Eletromagnético. A alocação de frequências é uma questão de soberania e coordenação internacional para evitar o caos. Enquanto a ITU-R tenta harmonizar o uso globalmente, agências nacionais como a FCC (EUA) e ANATEL (Brasil) têm a palavra final. Historicamente, três métodos foram usados para distribuir esse recurso escasso:

Bandas Não Licenciadas (ISM). Uma abordagem alternativa é o uso não licenciado, onde o governo regula a potência e não o dono da frequência. As bandas ISM (Industrial, Scientific, Medical) permitem que dispositivos como Wi-Fi, Bluetooth e fornos de micro-ondas operem livremente, desde que limitem sua potência (geralmente < 1 Watt) e usem técnicas de espalhamento espectral.

As principais bandas não licenciadas incluem:

• 900 MHz: Antiga, hoje saturada.
• 2,4 GHz: Padrão global para Wi-Fi (802.11b/g) e Bluetooth. Sofre interferência de fornos de micro-ondas.
• 5 GHz: Menos congestionada e com maior largura de banda (802.11a/ac/ax).
• 60 GHz: Faixa milimétrica (57-64 GHz) com enorme capacidade, absorvida pelo oxigênio (curto alcance), ideal para vídeo HD sem fio dentro de uma sala.
• Espaços Vazios (White Spaces): Frequências de TV não utilizadas (ex: 700 MHz) liberadas pela transição para a TV digital, permitindo redes de longo alcance se detectarem e evitarem transmissores licenciados.

Transmissão em infravermelho4.4.4

As ondas de infravermelho não guiadas constituem uma tecnologia extensivamente utilizada na comunicação de curto alcance, sendo onipresentes em dispositivos de controle remoto de televisores, equipamentos de som e outros eletrônicos de consumo. À medida que nos deslocamos no espectro eletromagnético, partindo das ondas de rádio longas em direção à luz visível, as ondas perdem gradualmente suas características de rádio e assumem um comportamento cada vez mais óptico. Por essa razão, os sistemas infravermelhos são relativamente direcionais, econômicos e simples de implementar.

Paradoxalmente, essa incapacidade de atravessar obstáculos sólidos, que à primeira vista parece uma desvantagem, revela-se uma qualidade arquitetônica crucial para sistemas de comunicação em ambientes densos. O confinamento do sinal oferece vantagens de segurança e gestão de interferência que dispensam a necessidade de regulação governamental estrita, ao contrário das bandas de rádio.

A tabela a seguir resume essa dualidade da propagação do infravermelho:

No contexto da informática, a comunicação por infravermelho possui aplicações específicas, como o padrão IrDA (Infrared Data Association) para conexão de notebooks e impressoras. Contudo, devido às suas limitações de propagação e velocidade comparativas, essa tecnologia tende a manter um papel coadjuvante no cenário global das comunicações de dados, cedendo espaço para tecnologias de rádio mais flexíveis.

Comutação4.5

Do ponto de vista da engenharia de telefonia, a infraestrutura divide-se em duas partes principais: a planta externa, composta pelos circuitos terminais e troncos localizados fisicamente fora das estações, e a planta interna, constituída pelos switches situados dentro das estações de comutação. Atualmente, a rede opera através de duas técnicas fundamentais: a comutação de circuitos, base do sistema telefônico tradicional, e a comutação de pacotes, que fundamenta a Internet e ganha terreno com a tecnologia VoIP. A compreensão dessas arquiteturas é vital, pois elas definem como os dados transitam desde a origem até o destino.

Na comutação de circuitos, quando uma chamada é efetuada, o equipamento do sistema telefônico busca e estabelece um caminho físico dedicado entre o transmissor e o receptor. Conceitualmente, cria-se um tubo contínuo através dos switches da rede. Uma vez estabelecida essa conexão, a largura de banda é reservada exclusivamente para essa sessão até que a chamada seja encerrada. Uma consequência imediata desse modelo é a necessidade de um tempo de configuração inicial (setup), que pode chegar a 10 segundos em chamadas internacionais, durante o qual o sinal de solicitação viaja até o destino e é reconhecido. No entanto, após esse estabelecimento, não há risco de congestionamento e o atraso resume-se apenas à propagação do sinal eletromagnético (cerca de 5 ms por 1.000 km).

Em contraste, a comutação de pacotes não requer a reserva prévia de um caminho. Os dados são fragmentados em blocos (pacotes) e enviados assim que estão disponíveis. Os roteadores utilizam a técnica store-and-forward (armazenar e retransmitir), onde cada pacote é recebido integralmente, verificado e então encaminhado ao próximo nó. Isso implica que diferentes pacotes de uma mesma mensagem podem seguir rotas distintas dependendo das condições momentâneas da rede, podendo chegar fora de ordem ao destino.

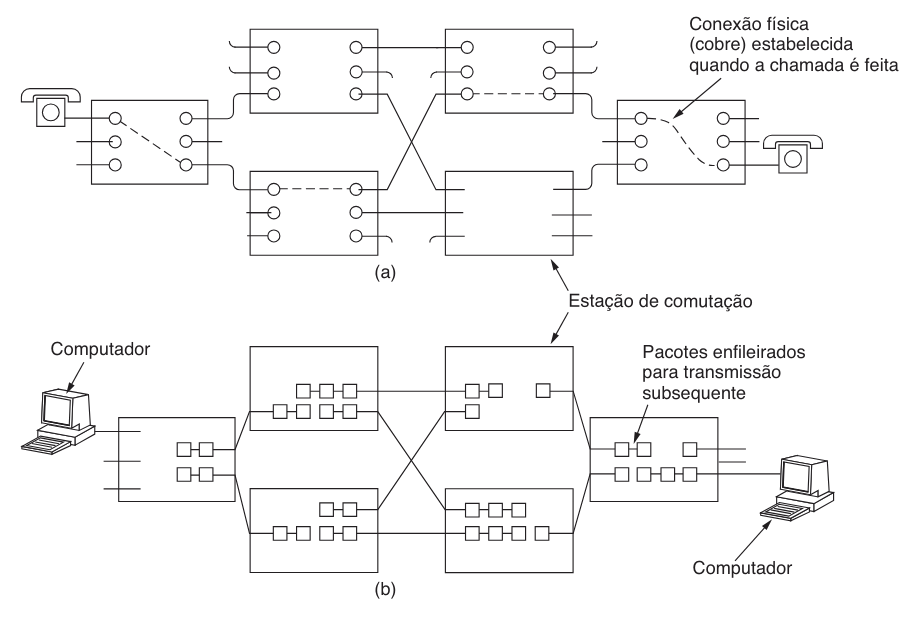

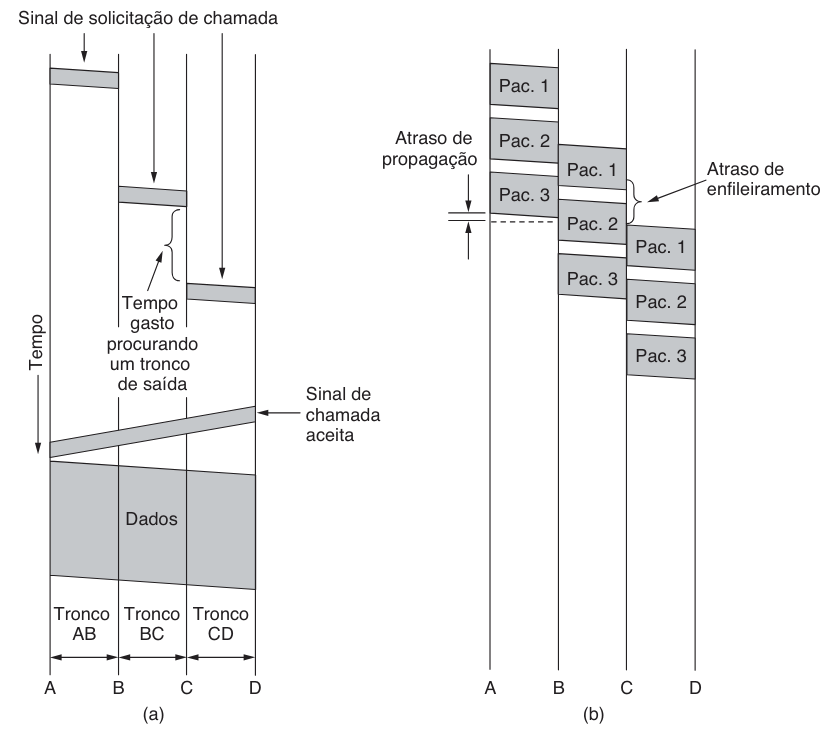

A figura acima ilustra a diferença topológica, enquanto a comparação temporal entre os dois métodos revela distinções críticas no desempenho. Na comutação de circuitos, o atraso ocorre majoritariamente no início (busca por tronco livre). Na comutação de pacotes, o atraso é distribuído, ocorrendo na forma de tempo de enfileiramento e processamento em cada roteador. Embora a comutação de pacotes introduza variações de latência (jitter) e risco de congestionamento durante a transmissão, ela é significativamente mais eficiente e tolerante a falhas. Se um switch cai numa rede de pacotes, o sistema roteia os dados por um caminho alternativo; numa rede de circuitos, a conexão cai.

Essa dicotomia reflete um dilema fundamental de engenharia: garantir serviço desperdiçando recursos (circuitos ociosos consomem banda reservada mesmo em silêncio) versus não garantir serviço mas otimizar recursos (pacotes ocupam a banda apenas quando há dados reais). Historicamente, isso também moldou os modelos de cobrança: redes de circuitos tarifam por tempo e distância, enquanto redes de pacotes tendem a tarifar por volume de dados ou taxas fixas de acesso.

A tabela a seguir sumariza as diferenças cruciais entre as duas tecnologias:

Questões4.6

1. Uma empresa precisa transferir um grande volume de dados de sua sede para uma filial localizada a 60 km de distância. Em vez de usar a Internet, eles decidem enviar um estagiário de moto ("Lei da Caminhonete"). O estagiário carrega uma mochila com 10 HDs externos, cada um com capacidade de 2 TB (Terabytes). A viagem leva exatamente 1 hora (3.600 segundos). Qual é a taxa de transmissão efetiva (largura de banda) desse sistema "motorizado" em Gbps? (Dica: Lembre-se da conversão de Bytes para bits e use a aproximação decimal para velocidade conforme o texto: $T = 10^{12}$).

2. Você está projetando um sistema de transmissão para um canal silencioso (sem ruído) com uma largura de banda limitada de 5 kHz. O sistema utiliza um esquema de codificação que permite 16 níveis discretos de sinal (voltagem). Utilizando a fórmula de Nyquist ($C = 2B \log_2 V$), calcule a taxa máxima de transmissão de dados (em kbps) que este canal pode suportar.

3. Considere uma linha telefônica padrão com uma largura de banda de 3.000 Hz. Devido à interferência, a relação sinal/ruído (S/N) é de 1.023 (o que corresponde aproximadamente a 30 dB). Utilizando a fórmula de Shannon ($C = B \log_2 (1 + S/N)$), determine a capacidade máxima teórica desse canal em bits por segundo. (Nota: $\log_2(1024) = 10$).

4. O texto afirma que existe uma relação imutável entre frequência e comprimento de onda: $\lambda f = c$. Sabendo que a velocidade da luz $c \approx 3 \times 10^8$ m/s:

• a) Qual é o comprimento de onda ($\lambda$) de um sinal de Wi-Fi operando na frequência de 2,4 GHz ($2,4 \times 10^9$ Hz)? (Dê a resposta em centímetros).
• b) Uma antena ideal geralmente tem o tamanho de metade do comprimento de onda. Qual seria o tamanho aproximado de uma antena para essa frequência?

5. Um sinal de luz é enviado através de uma fibra óptica operando na banda de 1,55 mícron. Suponha que a atenuação nesta banda seja de 0,2 dB/km. Se o sinal inicial tem uma potência de 10 mW, qual será a perda total em decibéis (dB) após percorrer um cabo de 100 km sem repetidores?

6. Associe o Meio de Transmissão à sua característica principal:

7. Associe a Faixa de Frequência ao seu comportamento de propagação:

8. Analise as afirmações abaixo sobre a Camada Física e marque (V) ou (F):

• ( ) Na convenção de unidades para computação, "1 MB" de armazenamento em disco e "1 Mbps" de velocidade de rede representam exatamente a mesma quantidade de bits, baseada em potências de 2 ($2^{20}$).
• ( ) A decomposição de Fourier prova que limitar a largura de banda de um canal reduz o número de harmônicos que podem passar, o que distorce o formato da onda quadrada digital e dificulta a recepção correta dos dados.
• ( ) A Fibra Monomodo é mais barata e tem um núcleo mais grosso que a Multimodo, permitindo que a luz ricocheteie em vários ângulos, sendo ideal para curtas distâncias.
• ( ) O fenômeno de multipath fading (enfraquecimento por múltiplos caminhos) em transmissões sem fio ocorre quando ondas refletidas chegam fora de fase ao receptor, cancelando o sinal principal.
• ( ) Na comutação de circuitos, a largura de banda é alocada dinamicamente; se o usuário não estiver falando, a capacidade do canal é automaticamente usada por outros usuários para evitar desperdício.

9. Explique por que a Comutação de Pacotes é mais resiliente a falhas de infraestrutura (ex: um switch queimado no meio da rede) do que a Comutação de Circuitos.

10. O texto menciona que ondas infravermelhas não atravessam paredes sólidas. Por que isso é considerado uma vantagem de segurança e arquitetura para redes internas em comparação com ondas de rádio (como o Wi-Fi)?

11. Explique o conceito de "linha cruzada" (crosstalk) em cabos de par trançado e como a geometria helicoidal (o ato de trançar os fios) ajuda a mitigar esse problema físico.

Próximos passos4.7

Na próxima aula, Laboratório I: Topologia e Enquadramento, aplicaremos os conceitos teóricos na prática através do desenvolvimento de um Simulador de Topologia e Enquadramento. Focaremos na implementação de algoritmos de Byte Stuffing e CRC-8 sobre arquiteturas de Barramento e Anel, consolidando o entendimento de como a infraestrutura física dita o fluxo de dados e como a camada de enlace assegura a integridade da informação antes de avançarmos para o estudo de protocolos de acesso ao meio.
